압력 스위치는 유체 제어 및 자동화 시스템에서 가장 기본적이지만 종종 간과되는 구성 요소 중 하나입니다. 이는 시스템 내의 유체 또는 가스 압력을 모니터링하고 압력이 미리 결정된 설정점에 도달하면 전기 신호를 트리거하는 전기 기계 또는 전자 장치입니다. 응용 분야에 물 공급, 압축 공기, 유압 회로 또는 산업 기계가 포함되어 있는지 여부에 관계없이 압력 스위치는 시스템이 안전하고 효율적으로 작동하도록 유지하는 지능형 수호자 역할을 합니다. ~에닝보 TRUPOW 산업무역유한회사, 당사의 압력 스위치는 주거 및 중공업 산업 환경의 엄격한 요구 사항을 충족하도록 설계되어 당사의 포괄적인 솔루션의 중요한 부분을 구성합니다.펌프 액세서리제품군.
압력 스위치의 작동 방식, 선택 방식, 광범위한 시스템에 통합하는 방식을 이해하는 것은 엔지니어, 조달 전문가 및 시설 관리자 모두에게 필수적인 지식입니다. 이 가이드는 기본 작동 원리부터 제품 사양, 설치 고려 사항, 압력 스위치의 필수 역할까지 알아야 할 모든 것을 안내합니다.펌프 액세서리현대 유체 관리에서. 우리 공장은 다양한 글로벌 응용 분야에서 최대의 신뢰성과 긴 서비스 수명을 제공하기 위해 이러한 제품을 개선하는 데 수년을 보냈습니다.
모든 압력 스위치의 핵심에는 간단하지만 명료한 원리가 있습니다. 즉, 유체 또는 가스 압력에 의해 생성된 기계적 힘을 사용하여 전기 스위치를 작동시키는 것입니다. 유체가 압력 포트에 들어가면 감지 요소(가장 일반적으로 다이어프램, 피스톤 또는 부르동관)를 밀어냅니다. 압력이 증가함에 따라 감지 요소는 내부 스프링 메커니즘에 의해 설정된 힘 임계값에 도달할 때까지 편향됩니다. 그 시점에서 무브먼트는 일련의 전기 접점을 트립하여 스위치 구성에 따라 회로를 열거나 닫습니다.
개방 회로 또는 폐쇄 회로인 이 바이너리 전기 출력은 다운스트림 작업을 트리거하는 데 사용됩니다. 예를 들어 주거용 워터 펌프 시스템에서는 탱크 가압으로 인해 압력이 상승하면 스위치가 펌프 모터의 전력을 차단하여 과압을 방지합니다. 물이 소비되면서 압력이 떨어지면 스프링이 접점을 원래 상태로 되돌리고 펌프가 다시 시작됩니다. 이 자동 주기는 제품의 사용 수명 동안 수천 번 반복되므로 기계적 견고성은 타협할 수 없는 요구 사항입니다.
우리 공장에서는 대상 매체와의 호환성을 위해 특별히 선택된 재료로 감지 다이어프램을 제작합니다. 옵션은 다음과 같습니다:
전기 접점은 일반적으로 부하 용량과 스위칭 주기 내구성에 따라 평가됩니다. 금도금 접점은 산화 저항이 가장 중요한 저전류 신호 회로에 사용되는 반면, 은합금 접점은 고전류 모터 제어 회로에 선택됩니다. 상시 개방(NO), 상시 폐쇄(NC) 또는 전환(CO)의 접점 배열은 대상 시스템의 제어 논리와 일치해야 합니다.
최신 압력 스위치트루파우 또한 IP65 또는 IP67 등급의 밀봉 하우징을 통합하여 습기, 먼지 및 산업 오염 물질이 내부 구성 요소를 손상시키지 않도록 합니다. 환경 보호에 대한 이러한 관심은 오래 지속되는 산업용 부품과 까다로운 현장 조건에서 조기에 고장이 나는 제품을 구별하는 요소입니다.
압력 스위치는 모든 용도에 맞는 단일 제품이 아닙니다. 업계에서는 각각 특정 압력 범위, 매체 유형 및 응용 환경에 최적화된 여러 가지 독특한 디자인을 개발했습니다. 시스템에 적합한 유형을 아는 것이 안정적인 설치를 위한 첫 번째 단계입니다.
이들은 전통적이고 가장 널리 사용되는 품종입니다. 기계식 감지 요소는 스냅 동작 전기 스위치를 직접 작동합니다. 이 제품은 견고하고 비용 효율적이며 광범위한 산업 및 상업용 응용 분야에 적합합니다. 우리의펌프 액세서리라인에는 0.5bar ~ 25bar의 압력 범위에 맞게 설계된 전기 기계식 압력 스위치가 포함되어 있습니다.
이 장치는 집적 회로와 결합된 압전 또는 세라믹 압력 센서를 사용하여 압력 변화를 감지하고 전자 스위칭 신호를 생성합니다. 이 제품은 뛰어난 정밀도를 제공하고 움직이는 부품이 없으며 빈번한 사이클링에서 스위칭 반복성과 긴 서비스 수명이 중요한 응용 분야에 이상적입니다.
절대압이나 게이지압을 측정하는 대신 차압 스위치는 시스템의 두 지점 사이의 압력 차이에 반응합니다. 이 제품은 필터 모니터링, 흐름 감지 및 압력 차 상승이 필터 차단 또는 흐름 경로 제한을 알리는 HVAC 응용 분야에 널리 사용됩니다.
대기압 이하에서 작동하도록 설계된 진공 스위치는 흡입 시스템, 진공 포장 장비 및 의료 기기에 사용됩니다. 기계적 고장 없이 음의 게이지 압력에 정확하게 반응할 수 있는 감지 요소가 필요합니다.
아래 표에는 각 유형의 주요 특징이 요약되어 있습니다.
| 유형 | 감지방식 | 일반적인 압력 범위 | 최고의 응용 프로그램 | 주요 장점 |
| 전자기계 | 다이어프램/피스톤 | 0.5 - 25바 | 펌프, 압축기, HVAC | 저렴한 비용, 높은 신뢰성 |
| 전자/고체 | 압전 센서 | 0.1 - 600바 | 정밀 산업 제어 | 높은 반복성, 마모 없음 |
| 미분 | 듀얼 포트 다이어프램 | 0 - 10bar 차동 | 필터 모니터링, 흐름 감지 | 압력차를 측정합니다 |
| 진공 | 캡슐 / 벨로우즈 | -1 ~ 0bar | 흡입 시스템, 포장 | 대기권 이하에서 작동 |
조달 또는 시스템 설계를 위해 압력 스위치를 평가할 때 제품 데이터시트는 전체 내용의 일부만을 알려줍니다. 실제로 각 사양이 실제로 무엇을 의미하는지, 시스템 성능에 어떤 영향을 미치는지 이해하는 것은 정보에 입각한 결정과 비용이 많이 드는 실수를 구분하는 것입니다. 다음은 다양한 애플리케이션에서 찾아야 할 값에 대한 지침과 함께 평가해야 할 가장 중요한 매개변수입니다.
설정점은 스위치가 작동하는 압력 값입니다. 차동(히스테리시스라고도 함)은 컷인 압력과 컷아웃 압력 간의 차이입니다. 적절하게 구성된 차동 장치는 펌프 모터를 손상시키고 구성품 수명을 단축시킬 수 있는 빠른 전환 주기(짧은 주기)를 방지합니다.
접점이 안전하게 전환할 수 있는 최대 전압 및 전류로 표현됩니다. 모터 부하는 돌입 전류로 인해 저항성 부하보다 더 높은 정격이 필요합니다. 모터 접촉기나 솔레노이드 밸브와 같은 유도성 부하를 전환할 때는 항상 접점을 최소 20% 줄이십시오.
고체 입자와 물에 대한 저항성을 정의합니다. IP65는 대부분의 산업 환경에 적합합니다. 비와 물에 노출되는 수중 또는 실외 설치에는 IP67 또는 IP68이 필요합니다.

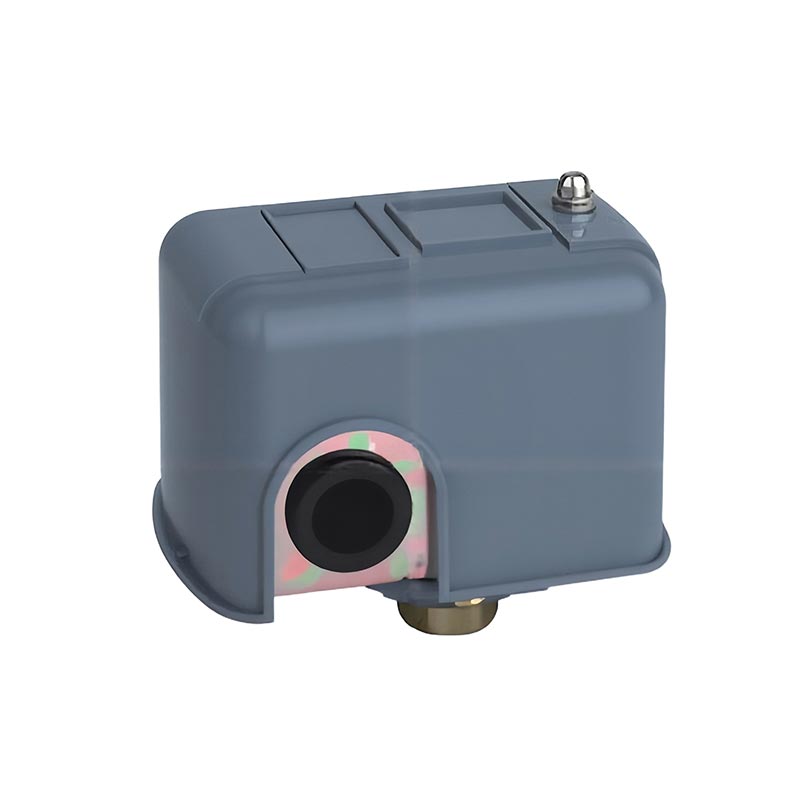

표준에 대한 전체 제품 사양표펌프 액세서리압력 스위치 시리즈닝보 TRUPOW 산업무역유한회사아래에 제공됩니다:
| 매개변수 | 사양 |
| 압력 범위(조정 가능) | 1 - 10bar / 2 - 16bar / 4 - 25bar(모델에 따라 다름) |
| 공장 기본 설정치 | 컷인: 1.4bar / 컷아웃: 2.8bar(표준 모델) |
| 차동 범위 | 0.5 - 3.5bar(보조 스프링을 통해 조정 가능) |
| 전기 등급 | 16A / 250VAC; 10A / 380VAC |
| 연락처 구성 | 1NO + 1NC(SPDT) |
| 다이어프램 재질 | NBR 표준; EPDM / SS 선택 사항 |
| 하우징 재질 | 유리 충전 나일론 PA66; 옵션으로 아연 주조함 |
| 포트 연결 | 1/4인치 BSP 또는 NPT 수(요청 시 다른 크기) |
| 유입 방지 | IP44 표준; IP65 선택 |
| 작동 온도 | -10°C ~ +60°C |
| 미디어 온도 | 최대 +70°C |
| 기계적 수명 | 500,000회 이상의 스위칭 주기 |
| 인증 | CE, RoHS, NSF/ANSI 61(식수 모델) |
| 무게 | 대략. 185g |
압력 스위치의 다양성은 많은 산업 분야에서 표준 구성 요소가 된 이유 중 하나입니다. 가장 작은 가정용 워터 부스터 펌프부터 다단계 산업용 압축기 뱅크에 이르기까지 이러한 장치는 자동화된 압력 관리에서 기본 역할을 합니다. 우리 공장 공급펌프 액세서리40개국 이상의 고객에게 제공되는 압력 스위치를 포함하여 가능한 가장 광범위한 실제 응용 분야에 대한 깊은 통찰력을 제공합니다.

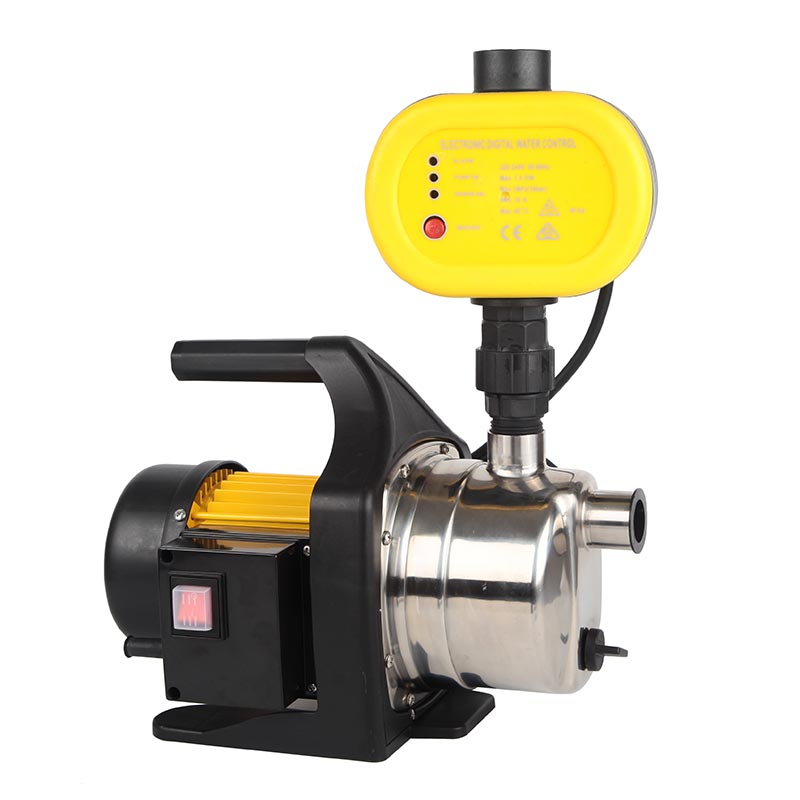

이는 전 세계적으로 가장 널리 사용되는 응용 프로그램입니다. 압력 스위치는 주거용, 상업용 및 농업용 환경에서 워터 펌프 모터의 시작 및 정지를 제어합니다. 올바르게 구성되면 지속적인 수동 개입 없이 분배 시스템 내에서 일정한 수압을 유지합니다. 이 애플리케이션의 주요 요구 사항은 다음과 같습니다.
공기 압축기는 압력 스위치를 사용하여 압축기 모터를 로드된 상태와 언로드된 상태 사이에서 순환시켜 리시버 탱크를 정의된 압력 대역 내로 유지합니다. 분주한 작업장이나 생산 시설의 압축기는 시간당 수십 번 순환할 수 있으므로 여기에서는 수명이 긴 접점이 필수적입니다.
유압 시스템에서 압력 스위치는 회로가 목표 작동 압력에 도달했을 때 신호를 보내 자동화된 시퀀스의 다음 단계를 시작하는 데 사용됩니다. 또한 압력이 누출이나 펌프 고장을 나타낼 수 있는 최소 임계값 아래로 떨어지면 유압 동력 장치를 차단하는 안전 인터록 역할도 합니다.
고압 및 저압 스위치 모두 냉매 회로가 안전 압력 한계를 벗어나 작동하지 않도록 보호합니다. 고압 스위치는 토출 압력이 안전 최대치를 초과하는 경우 압축기를 작동시키는 반면, 저압 스위치는 냉매 충전이 부족할 경우 작동을 방지합니다.
화재 진압 시스템의 압력 스위치는 스프링클러 헤드 활성화로 인한 시스템 압력 강하를 감지하여 경보 신호를 울리고 기수 또는 주 소방 펌프를 시동합니다. 이 생명 안전 애플리케이션에서는 신뢰성과 응답 속도가 절대적으로 중요합니다.
압력 스위치를 선택하는 것은 단순히 압력 범위를 맞추는 문제가 아닙니다. 체계적인 선택 프로세스에서는 매체, 전기 부하, 환경, 요구되는 정밀도 및 제품 서비스 수명 동안 총 소유 비용을 고려합니다. 다음 체크리스트는 엔지니어링 팀의 방법론을 나타냅니다.닝보 TRUPOW 산업무역유한회사신규 설치 또는 교체를 위해 압력 스위치를 지정할 때 고객에게 권장합니다.
아래 표에는 일반적인 애플리케이션을 권장 제품 매개변수에 매핑하는 빠른 참조 가이드가 나와 있습니다.
| 애플리케이션 | 권장 압력 범위 | 접촉 등급 | IP 등급 | 다이어프램 재질 |
| 가정용 워터펌프 | 1 - 10바 | 16A / 250VAC | IP44 | EPDM(식수) |
| 산업용 공기 압축기 | 4 - 16바 | 16A / 250VAC | IP65 | NBR |
| 유압 동력 장치 | 10 - 250바 | 10A / 250VAC | IP65 | 스테인레스 스틸 |
| 냉동회로 | 0~30바 | 8A / 250VAC | IP44 | NBR |
| 화학 처리 | 0 - 25바 | 6A / 250VAC | IP67 | PTFE 코팅 |
최고 품질의 압력 스위치라도 잘못 설치하면 성능이 저하되거나 조기에 작동하지 않을 수 있습니다. 설치 방식은 측정 정확도, 스위칭 반복성 및 구성 요소 수명에 직접적인 영향을 미칩니다. 다음 지침은 모든 제품과 함께 제공되는 설치 지침에서 나온 것입니다.펌프 액세서리우리 공장의 제품이며 현장에서 직면하는 가장 일반적인 문제를 반영합니다.
대부분의 전기 기계식 압력 스위치에는 두 가지 조정 가능한 스프링 메커니즘이 있습니다. 하나는 컷아웃(높은) 설정점을 제어하는 큰 스프링이고 다른 하나는 차동을 제어하는 작은 스프링입니다. 조정은 시스템에 압력을 가하고 스위치 포트 가까이에 보정된 압력 게이지를 설치하여 수행해야 합니다. 컷아웃 지점을 높이려면 큰 스프링 장력을 높이십시오. 차동을 넓히려면 작은 스프링 장력을 늘리십시오. 항상 설치를 떠나기 전에 최소 3회의 온-오프 주기를 통해 최종 설정점을 확인하십시오.
Q1: 압력 스위치와 압력 센서의 차이점은 무엇입니까?
압력 스위치는 압력이 정의된 설정점을 넘을 때 켜지거나 꺼지는 개별 전기 출력을 제공합니다. 실제 압력 값을 컨트롤러에 전달하지 않습니다. 압력 센서(압력 변환기라고도 함)는 측정된 압력에 비례하는 연속 아날로그 또는 디지털 신호를 생성하여 PLC 또는 제어 시스템이 실시간으로 압력을 모니터링하고 비례적인 제어 결정을 내릴 수 있도록 합니다. 압력 스위치는 간단한 온-오프 제어가 충분하고 비용 효율적인 경우에 사용됩니다. 압력 센서는 지속적인 모니터링, 데이터 로깅 또는 비례 제어가 필요한 곳에 사용됩니다. 많은 최신 시스템에서는 두 장치가 함께 작동합니다. 압력 센서는 모니터링과 피드백을 제공하고 전용 압력 스위치는 제어 시스템 소프트웨어와 독립적으로 배선된 안전 인터록을 제공합니다.
Q2: 압력 스위치가 계속해서 빠르게 켜지고 꺼지는 이유는 무엇입니까?
일반적으로 짧은 주기라고 불리는 빠른 온-오프 주기는 거의 항상 세 가지 조건 중 하나, 즉 불충분한 차압 설정, 물에 잠긴 압력 탱크 또는 시스템 누출로 인해 발생합니다. 컷인 설정점과 컷아웃 설정점 간의 차이가 너무 좁으면 자연적인 작은 압력 변동에도 스위치가 반복적으로 작동하게 됩니다. 물에 잠긴 압력 탱크(공기 사전 충전이 손실됨)는 탱크가 압력 버퍼링을 거의 제공하지 않아 펌프를 시작하거나 중지할 때마다 압력이 급격하게 변동한다는 것을 의미합니다. 시스템 누출은 펌프가 정지한 후에도 압력이 지속적으로 떨어져 즉시 재시동이 시작됨을 의미합니다. 시스템이 감압되면 먼저 타이어 게이지로 압력 탱크 공기 사전 충전을 확인하여 진단하십시오. 사전 충전이 정확하면 스위치 차동을 약간 늘리십시오. 짧은 주기가 지속되면 모든 연결부와 구성 요소에 대해 체계적인 누출 테스트를 수행하십시오.
Q3: 표준 펌프 압력 스위치의 컷인 및 컷아웃 압력을 어떻게 조정합니까?
표준 전기 기계식 펌프 압력 스위치에서 컷아웃(고) 압력은 스위치 커버 아래에 있는 큰 스프링 너트를 사용하여 조정되고 차동(컷인과 컷아웃 사이의 간격)은 더 작은 스프링 너트를 사용하여 조정됩니다. 큰 너트를 시계 방향으로 돌리면 컷인 압력과 컷아웃 압력이 함께 올라가 기존 차압이 유지됩니다. 작은 너트를 시계 방향으로 돌리면 컷인 압력이 낮아지고 컷아웃 압력은 변하지 않고 유지되어 차이가 넓어집니다. 항상 한 번에 반 바퀴씩 조금씩 조정하고 결과를 평가하기 전에 시스템이 전체 사이클을 완료할 수 있도록 하십시오. 정확한 조정을 위해서는 펌프 배출구에 설치된 보정된 압력 게이지가 필수적입니다. 시스템 유지 관리 로그에 최종 설정을 기록합니다. Ningbo TRUPOW Industrial Trade Co.,Ltd의 모든 펌프 액세서리와 함께 제공되는 제품별 지침 시트를 참조하십시오. 모델별 조정 절차는 다음과 같습니다.
Q4: 압력 스위치 고장의 원인은 무엇이며, 서비스 수명을 연장하려면 어떻게 해야 합니까?
압력 스위치 고장의 가장 일반적인 원인은 과도한 스위칭 주기로 인한 접점 마모, 다이어프램 피로 또는 호환되지 않는 매체로 인한 화학적 공격, 전기 하우징으로의 습기 유입, 과압 이벤트 또는 수격 현상으로 인한 기계적 손상입니다. 몇 가지 실질적인 조치를 통해 서비스 수명을 연장할 수 있습니다. 스위치 상류에 수격 방지 장치를 설치하여 압력 스파이크를 흡수합니다. 미립자 오염으로부터 감지 포트를 보호하기 위해 인라인 스트레이너를 장착합니다. 스위치 IP 등급이 설치 환경에 적합한지 확인하십시오. 모터 회로를 직접 전환하는 대신 접촉기나 릴레이를 사용하여 무거운 유도 부하로부터 스위치 접점을 분리합니다. 예방 유지 관리 프로그램의 일환으로 접촉 상태 및 다이어프램 무결성에 대한 연간 검사 일정을 계획합니다. 당사 공장에서는 까다로운 연속 작업 응용 분야에서 평균 고장 간격을 최대화하기 위해 특별히 강화된 다이어프램과 은합금 접점을 갖춘 펌프 액세서리 압력 스위치를 설계합니다.
Q5: 압력 스위치는 기름이나 약품 등 물 이외의 유체에도 사용할 수 있습니까?
예, 압력 스위치는 다양한 매체와 함께 사용할 수 있지만, 유체에 닿는 재료는 유체의 화학적 특성, 온도 및 점도에 주의 깊게 일치해야 합니다. 유압 오일 용도의 경우 일반적으로 NBR 다이어프램과 황동 또는 스테인리스강 습식 부품이 적합합니다. 산, 알칼리 또는 용제와 같은 공격적인 화학 물질의 경우 스테인리스강 습식 부품과 결합된 PTFE 코팅 다이어프램이 최고의 저항력을 제공합니다. 증기 응용 분야의 경우 고온 밀봉 기능이 있는 피스톤형 감지 요소가 필요하며 증기 라인과 스위치 포트 사이에 사이펀 루프(피그테일)를 설치하여 감지 요소가 증기와 직접 접촉하지 않도록 보호해야 합니다. 물이 아닌 응용 분야에 대한 압력 스위치를 지정하기 전에 항상 제품 데이터 시트의 매체 호환성 차트를 참조하십시오. 닝보 TRUPOW 산업무역유한회사 고객이 특정 매체 및 작동 조건에 맞는 올바른 다이어프램 및 하우징 재료 조합을 식별할 수 있도록 재료 상담 지원을 제공합니다.
압력 스위치는 단순한 온오프 장치 그 이상입니다. 사람의 지속적인 감독 없이 펌프, 압축기 및 유압 시스템을 안전하고 효율적으로 작동시키는 것은 자동화된 지능입니다. 올바른 압력 스위치를 선택하고, 올바르게 설치하고, 사전에 유지 관리하는 것이 안정적인 시스템 성능의 세 가지 핵심입니다. 다이어프램 소재부터 접점 등급까지 모든 사양이 중요하며, 이러한 사양을 이해하면 엔지니어와 시설 관리자가 자신 있게 조달 결정을 내릴 수 있습니다.
깊은 전문성을 갖춘 제조업체로서펌프 액세서리, 닝보 TRUPOW 산업무역유한회사재료 공학, 전기 공학 및 응용 지식을 결합하여 전 세계 산업 및 주거 환경 전반에 걸쳐 일관되게 작동하는 압력 스위치를 생산합니다. 당사의 제품은 국제 표준에 따라 테스트되었으며, 포괄적인 문서로 뒷받침되고, 애플리케이션별 질문에 응답할 준비가 되어 있는 대응 기술 팀의 지원을 받습니다.
새로운 설치를 위한 압력 스위치 지정, 고장난 장치 교체, 보다 안정적인 제품으로 업그레이드 등 어떤 작업을 하든 당사 공장은 모든 단계에서 귀하를 지원할 수 있는 제품군과 응용 지식을 보유하고 있습니다. 우리의펌프 액세서리카탈로그에는 가장 일반적인 응용 분야를 위한 표준 모델뿐만 아니라 까다롭거나 특이한 작동 조건을 위한 맞춤형 엔지니어링 솔루션이 포함되어 있습니다.
연락하다닝보 TRUPOW 산업무역유한회사 오늘 귀하의 압력 스위치 요구 사항에 대해 논의하겠습니다. 당사의 기술 영업팀은 광범위한 당사 제품 중에서 귀하가 적합한 제품을 식별할 수 있도록 도와드릴 준비가 되어 있습니다.펌프 액세서리범위, 자세한 데이터시트 및 인증을 제공하고 문의 사항을 신속하고 전문적으로 처리하십시오.
우리는 24시간 이내에 모든 거래 문의에 응답합니다. 지금 저희 공장에 연락하셔서 40개국 이상 고객이 신뢰하는 이유를 알려드리겠습니다.닝보 TRUPOW 산업무역유한회사그들이 선호하는 소스로펌프 액세서리및 유체 제어 구성 요소.
